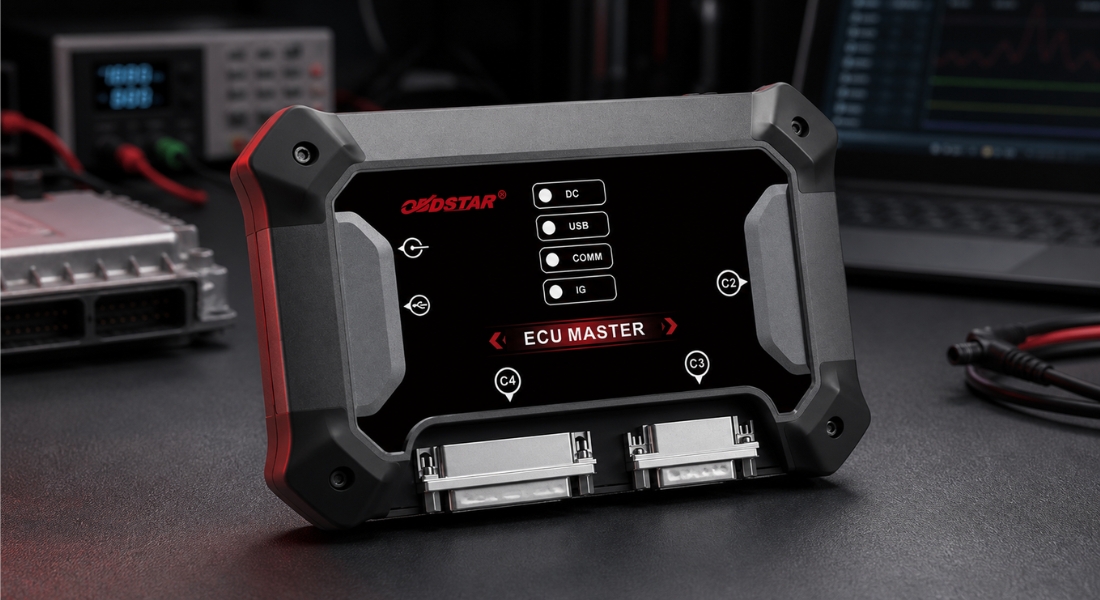

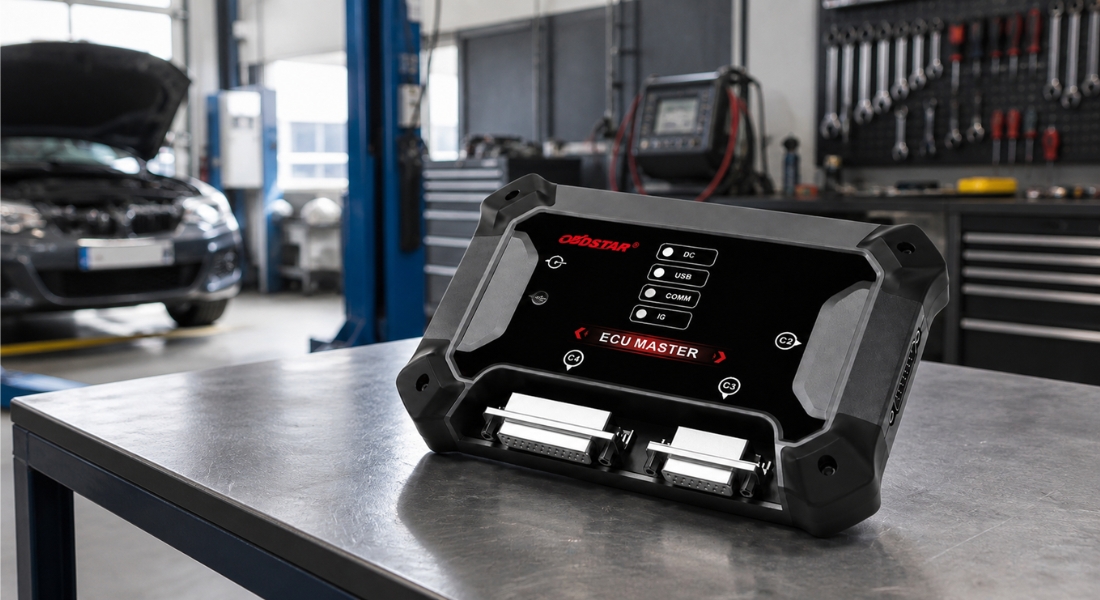

OBDStar Ecu Master

Descripción detallada del producto

OBDSTAR ECU MASTER es un programador profesional diseñado para trabajar con unidades de control de turismos y vehículos eléctricos. Según la variante seleccionada, permite leer, escribir, realizar copias de seguridad y clonar datos de las unidades de control, así como restaurar los módulos SRS y de airbag compatibles tras un accidente. El dispositivo es compatible con los principales métodos de comunicación utilizados en la programación de unidades de vehículos, incluidos los modos OBD, BENCH, BOOT, JTAG y BDM. El software está diseñado para ordenadores con el sistema operativo Windows 10 o una versión posterior. El software ECU MASTER incluye avisos sobre procedimientos incorrectos que ayudan a reducir el riesgo de errores al conectar y programar la unidad. Para las ECU y los módulos de airbag compatibles, hay disponibles cables especializados opcionales que permiten una conexión directa sin necesidad de conectar manualmente cada uno de los pines. El dispositivo se conecta al ordenador mediante un cable USB. Las distintas operaciones se realizan a continuación a través del programa OBDSTAR ECU MASTER, de fácil manejo.

Las funciones concretas del dispositivo corresponden a la variante seleccionada al realizar el pedido. Las unidades compatibles pueden variar en función de la marca, el modelo, el año de fabricación, la referencia de la unidad y la versión actual del software.

Variantes disponibles

OBDSTAR ECU MASTER se ofrece en dos variantes de software independientes. Antes de realizar el pedido, elija la versión que se ajuste al uso que desee darle:

• Variante A – ECU para turismos: programación y clonación de unidades de control de turismos y vehículos eléctricos
• Variante D – Crash Reset: restablecimiento de las unidades SRS y de airbag compatibles tras un accidente

Cada variante incluye un paquete de software diferente. Por lo tanto, las funciones disponibles del dispositivo se corresponden con la variante seleccionada al realizar el pedido.

Variante A

La variante A – ECU para turismos está diseñada para la programación de unidades de control de turismos y determinados vehículos eléctricos. Es compatible con las unidades de control del motor (ECM), la caja de cambios (TCM) y la carrocería (BCM), así como, en el caso de los vehículos eléctricos compatibles, con las unidades de control de la batería (BMS) y de gestión (VCU).

Funciones principales de la variante A

• lectura y escritura de datos de las unidades de control
• clonación de ECU, TCM y BCM
• lectura y escritura de memorias Flash y EEPROM
• copia de seguridad y transferencia de datos entre la unidad original y la de repuesto
• corrección automática de CheckSum
• lectura y escritura del VIN
• Virgin Reset de las unidades compatibles
• personalización y transferencia de datos
• conversión y descifrado de datos del inmovilizador
• IMMO OFF / ON
• Lectura y escritura de mapas de unidades de control
• Desbloqueo y bloqueo de las ECU compatibles
• Calibración de parámetros seleccionados
• Calibración del cuentakilómetros y del tiempo de funcionamiento en los sistemas compatibles

Unidades de control compatibles con turismos

La variante A admite la lectura y escritura de miles de unidades utilizadas en turismos. Según el tipo concreto de ECU, están disponibles funciones como la clonación, la gestión del VIN, el reinicio a estado original (Virgin Reset), la transferencia de datos, la corrección de la suma de comprobación, el procesamiento de datos del inmovilizador o la calibración de parámetros seleccionados.

Entre las aplicaciones compatibles se incluyen, por ejemplo, determinadas unidades de cambio Mercedes-Benz FBS3 y FBS4, BMW 8HP GEN3, Jaguar, Land Rover, Hyundai y Kia, unidades de motor Ford MG1/MD1, sistemas del Grupo Volkswagen y unidades de fabricantes como Bosch, Continental, Delphi, Denso, Siemens o Magneti Marelli.

Compatibilidad con vehículos eléctricos

La variante A también incluye determinadas unidades BMS y VCU utilizadas en vehículos eléctricos. Dependiendo del sistema concreto, el dispositivo puede permitir la lectura y escritura de datos, la clonación o la transferencia de datos entre la unidad original y la de recambio.

Entre las aplicaciones compatibles se incluyen determinados sistemas utilizados, por ejemplo, en vehículos de las marcas Volkswagen, Audi, SEAT, Škoda, Geely, Great Wall, SAIC y BYD.

Variante D

La variante D – Crash Reset está destinada a especialistas dedicados a la reparación de unidades SRS y de airbags. En los módulos compatibles, permite leer los datos necesarios, eliminar los registros de colisión almacenados y restablecer la unidad tras la activación del sistema de retención.

Funciones principales de la variante D

• lectura de datos de SRS y unidades de airbag
• restablecimiento de datos de colisión tras un accidente
• escritura de los datos corregidos en la unidad compatible
• restauración de módulos de airbag seleccionados
• funcionamiento a través de los modos compatibles BENCH, BOOT, JTAG o BDM
• procedimientos de trabajo automáticos para las unidades compatibles
• información necesaria para la conexión correcta de la unidad
• avisos en caso de procedimiento de trabajo incorrecto

La disponibilidad de la función «Crash Reset» depende del fabricante concreto, la referencia de la unidad de airbag, el procesador utilizado y la versión actual del software. Antes de iniciar la reparación, recomendamos comprobar el módulo en cuestión en la lista actualizada de unidades compatibles.

Modos de conexión compatibles

• OBD – comunicación y programación a través del conector de diagnóstico del vehículo
• BENCH – trabajo con la unidad desmontada sin necesidad de abrirla
• BOOT – lectura y escritura directas de la unidad en modo de servicio
• JTAG / BDM – trabajo con procesadores y memorias seleccionados mediante conexión directa

Protocolos de comunicación compatibles

• CAN – ISO 11898
• ISO 15765
• SAE J1939
• J1708
• ISO 9141
• ISO 14230 – KWP2000
• SAE J1850
• otros protocolos según el tipo de unidad de control

Actualización de software

Al registrar y activar el dispositivo, obtendrá actualizaciones gratuitas durante 1 año. Una vez finalizado este periodo, no es obligatorio renovar la suscripción. Según el fabricante, las funciones de software ya descargadas seguirán siendo utilizables; sin embargo, sin renovar la suscripción no será posible descargar nuevas actualizaciones ni ampliaciones de cobertura.

Características técnicas

• Sistema operativo: Windows 10 y versiones posteriores
• Temperatura de funcionamiento: de -10 °C a 55 °C
• Temperatura de almacenamiento: de -20 °C a 70 °C
• Dimensiones: 176 × 115 × 31 mm

Contenido del paquete

• OBDStar Ecu Master
• licencia de software
• adaptador de corriente
• cable principal
• cable USB
• cable BENCH
• juego de cables de conexión Jumper Wire
• cable alargador de conexión 3 en 1 Jumper
• placa multifunción para lectura y escritura de datos C4-01
• adaptador C4-10
• cable W004
• cable W005
• cable W006
• manual de instrucciones
