Launch la caja del sensor S2-2

Product detailed description

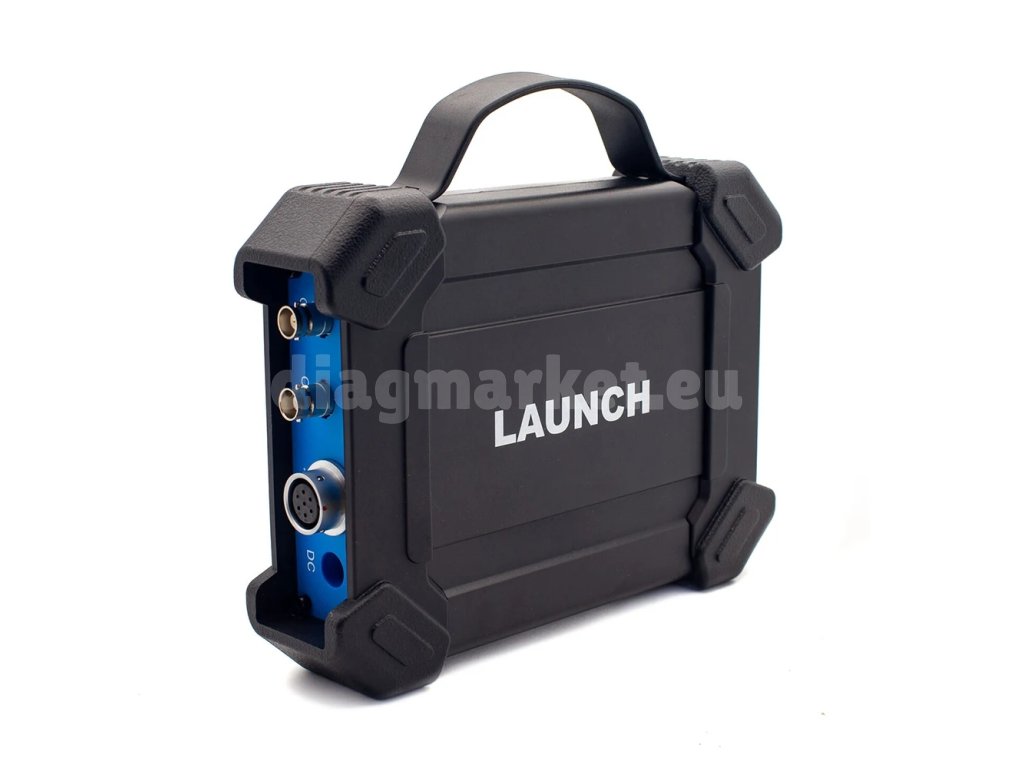

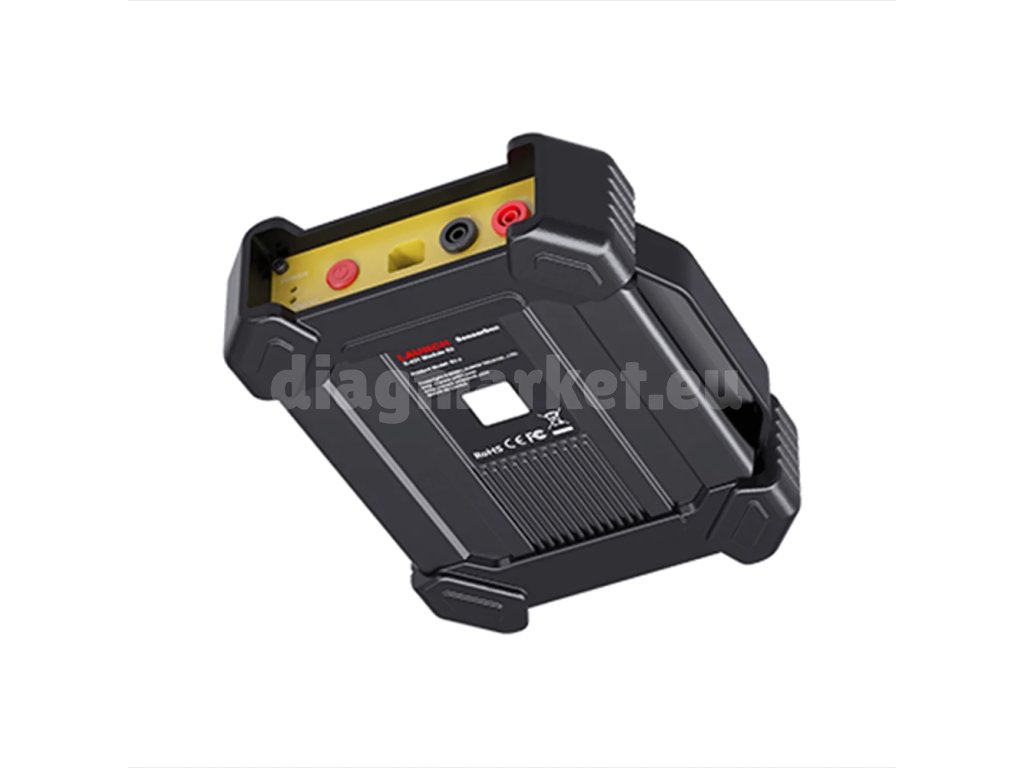

Launch S2-2 Sensor Box es un módulo diseñado específicamente para diagnosticar, probar y simular la mayoría de los fallos de los sensores de los vehículos. Con su ayuda, los usuarios pueden diagnosticar y simular fácil y rápidamente el sensor para una rápida resolución de problemas de la unidad de control. El dispositivo también admite funciones de multímetro. A través de esta función, los usuarios pueden comprobar el voltaje, la resistencia y la capacitancia. El módulo no se puede utilizar solo, debe utilizarse junto con las herramientas de diagnóstico Launch que son compatibles con este módulo, como el CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5, PAD VII.

Características principales

• Comprueba si la ECU funciona correctamente.
• Admite la introducción manual de datos de progreso.
• Simula el estado de funcionamiento de los sensores sin necesidad de sustituir piezas.
• Simula algunas condiciones de funcionamiento especiales de los sensores sin necesidad de sustituir piezas.
• Se puede utilizar como multímetro para medir resistencia, tensión CA/CC, capacitancia, frecuencia y señales de pulso, etc.
• Con un solo clic se accede al menú intuitivo de sensores, actuadores, formas de onda definidas/dibujadas, formas de onda temporales, multímetro y ajustes del sistema
• Medición de frecuencia

Sensor

El instrumento está equipado con una función «Sensor», diseñada para medir y cronometrar. Se utiliza para simular las señales de entrada del sistema de control electrónico del coche, y el ordenador del coche ajusta el estado de funcionamiento del motor según estos parámetros.

Enlace de acción

Se utiliza para simular la señal de control de salida del sistema de control electrónico del coche con el fin de evaluar las condiciones de funcionamiento de los actuadores del coche.

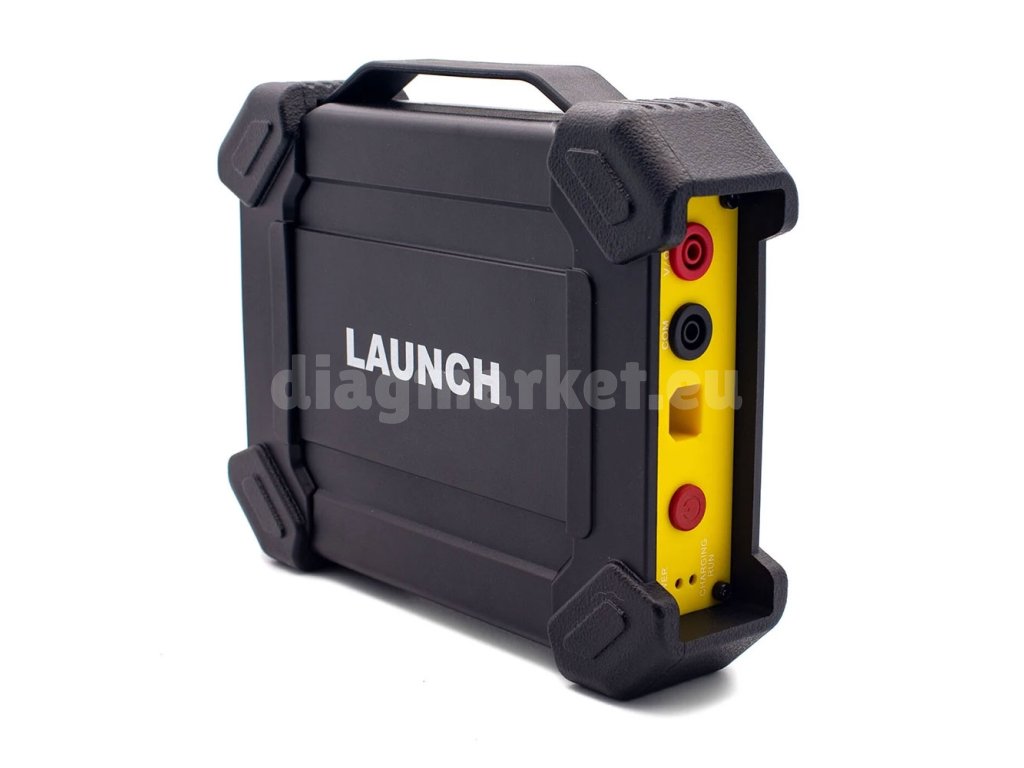

Multímetro

A través de esta función, los usuarios pueden comprobar el voltaje, la resistencia y la capacitancia.

Parámetros

• Forma de onda: hay 9 formas de onda entre las que elegir: onda sinusoidal hacia delante, onda sinusoidal hacia atrás, onda cuadrada hacia delante, onda cuadrada hacia atrás, voltaje medio, línea recta, línea recta de alto/bajo voltaje, onda triangular y onda trapezoidal.
• Frecuencia: establece la frecuencia de la forma de onda seleccionada.
• Amplitud: establece la amplitud de la forma de onda seleccionada.
• Desviación: establece la desviación de la forma de onda seleccionada.
• Fase: establece la fase de la forma de onda seleccionada.
• Ciclo de trabajo: establece el ciclo de trabajo de la forma de onda seleccionada.
• Sincronización de señal: puede hacer que CH1 y CH2 transmitan señales simultáneamente.

Renderización manual

• Número total de fotogramas: 1-3 (opcional). Especifica el número total de puntos de salida.
• En general, una sola forma de onda consta de 100 puntos. Los valores 1-3 indican que puede seleccionar 100, 200 o 300 puntos para crear una forma de onda.
• Editar fotograma: se utiliza para editar el fotograma: puede editar un fotograma o editarlos todos
• Forma de onda: Puede seleccionar una forma de onda preestablecida y colocarla en el área de dibujo manual.
• Frecuencia: Si desea mostrar la longitud de onda, puede utilizar la frecuencia: frecuencia de un fotograma (para una salida de 3 fotogramas, la frecuencia total se establece en frecuencia/3).
• Amplitud: La amplitud de la forma de onda de salida.
• Desplazamiento: Desplazamiento de la forma de onda de salida.
• Forma de onda de tiempo: Esta función se utiliza para ajustar la forma de onda de sincronización (cigüeñal + árbol de levas) del motor.

Parámetros técnicos

Módulo sensor

• Número de canales: 2
• Precisión: 1
• Rango de amplitud: 1: 0 - 20 V
• Corriente de salida máxima: 20 mA
• Rango de frecuencia predefinido: 0 - 20 kHz
• Frecuencia del pulso de señal cuadrada: 0 - 15 kHz
• Ciclo de trabajo de la señal de onda cuadrada: 0 - 100 %
• Alimentación: salida del simulador de sensores/corriente máxima 20 mA (la salida se alimenta con batería) - accionamiento del solenoide, bobinas de encendido/corriente de salida 2 A (fuente de alimentación externa)
• USB: USB 2.0 tipo B (con función de carga y alimentación/5 V)
• Compatible con simulación de tensión continua
• Compatible con simulación de frecuencia fija
• Compatible con simulación de formas de onda predefinidas
• Compatible con simulación de formas de onda dibujadas a mano
• Interfaz del generador de señales: 2
• Puerto para fuente de alimentación externa: 1
• Interfaz del solenoide: 1
• Interfaz del multímetro: 2
• Temperatura de funcionamiento: 1: 0 °C - 50 °C
• Temperatura de almacenamiento: -30 °C - 70 °C

Multímetro

• Tensión continua: 0 V - 700 V
• Tensión alterna: 0 V - 700 V
• Resistencia: 0 Ω - 40 MΩ
• Capacitancia: 0 F - 100 µF (tiempo máximo de medición 30 s)
• Diodo: 0 V - 1,5 V
• Detección de continuidad: sonidos por debajo de 30 Ω

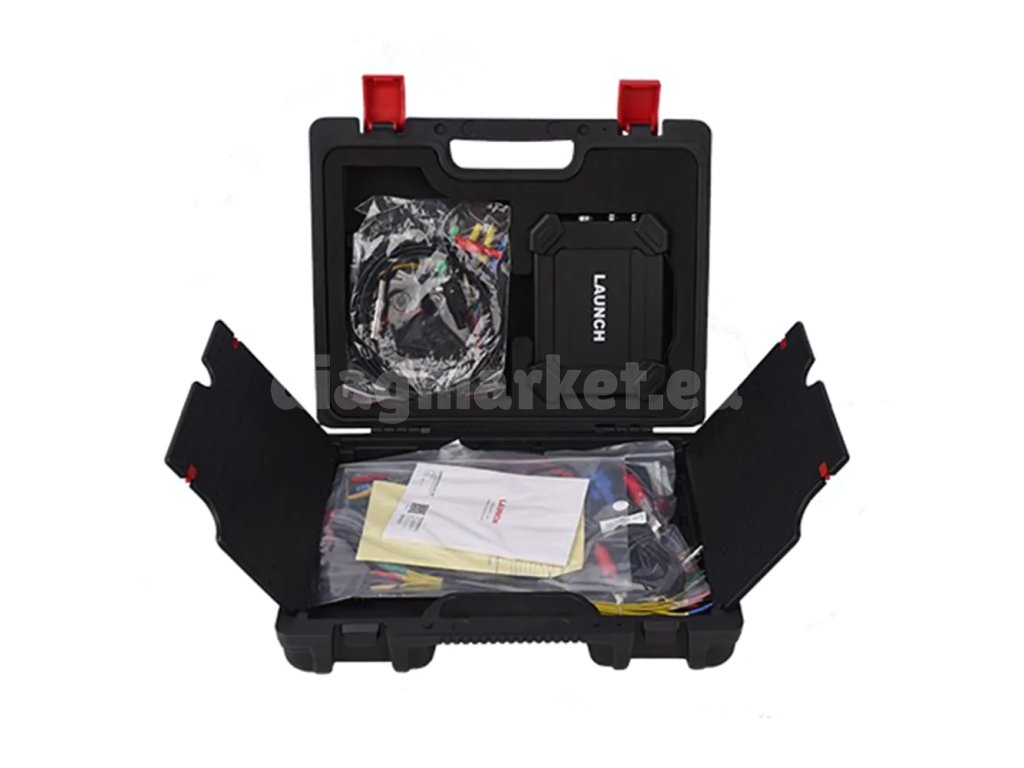

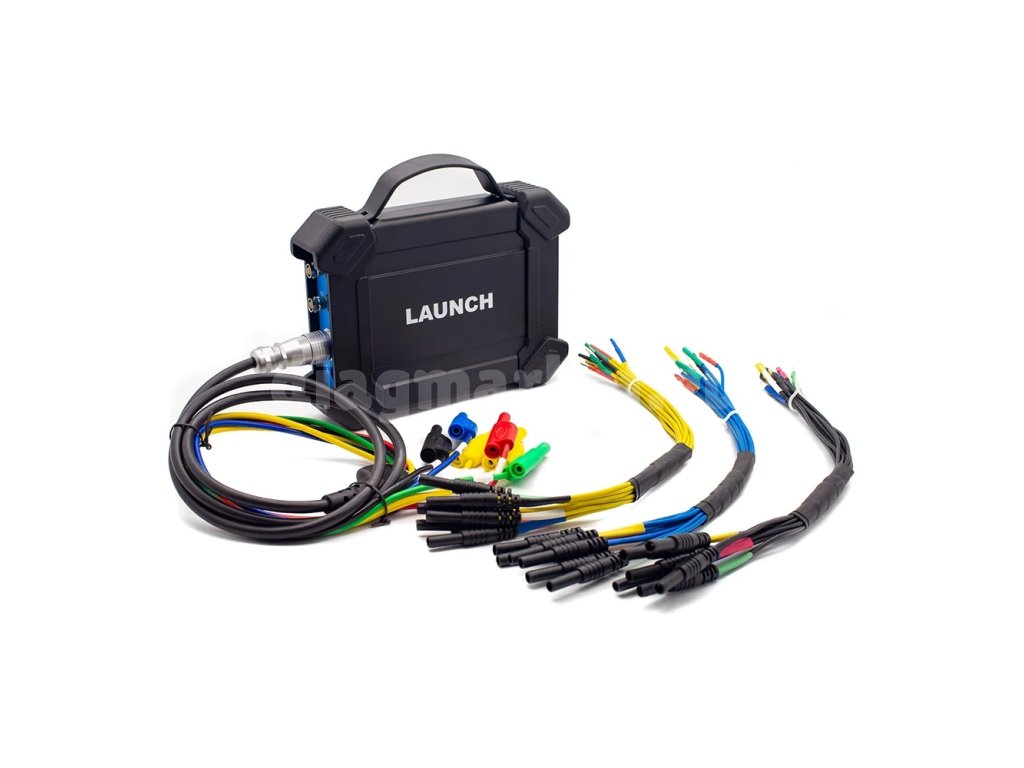

Contenido del paquete

• Launch S2-2
• 2 cables de medición HT30
• Cable adaptador de interfaz de 7 pines
• Cable con terminales de batería
• Cable USB
• 3 cables divisores de 6 vías
• 2 sondas de prueba para multímetro (negra + roja)
• Juego de sondas de gancho
• Adaptador de corriente
