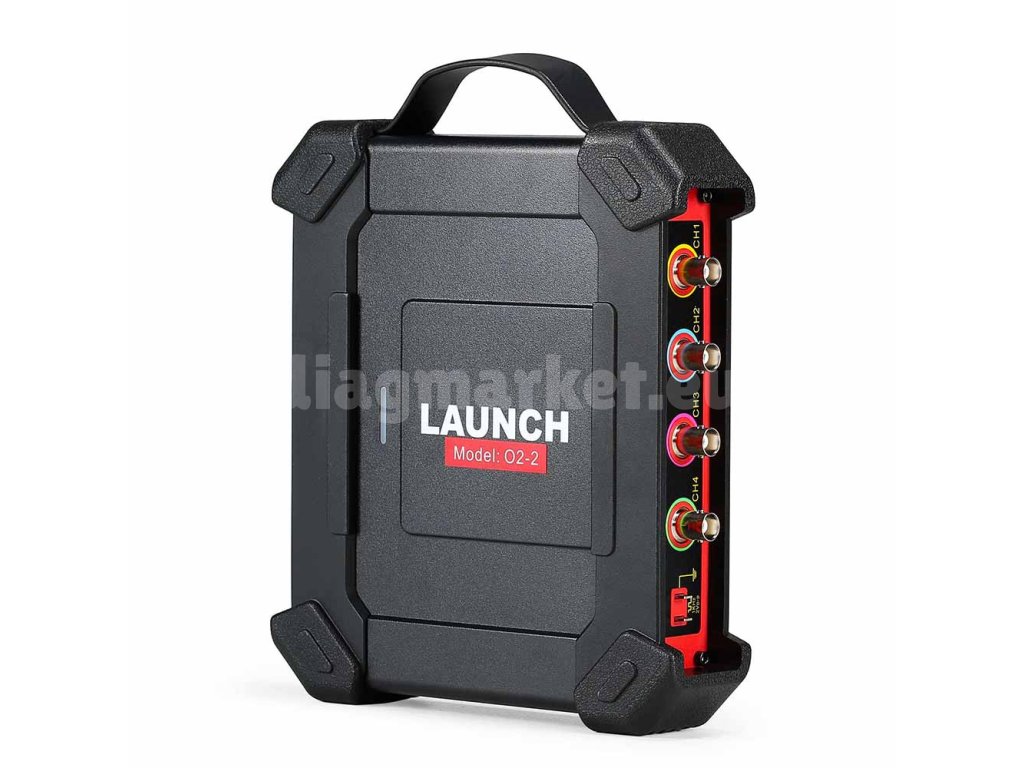

Launch osciloscopio O2-2 de 4 canales
Code: 2598Product detailed description
Launch O2-2 Scope Box es un módulo adicional versátil y fácil de usar que puede detectar fallos de alto nivel en diversos componentes eléctricos, como sensores, actuadores y circuitos. Al integrarse con las herramientas de diagnóstico de la serie X-431 a través de la aplicación O2-2, permite al taller y al técnico ampliar la funcionalidad de su herramienta de diagnóstico.
Compatible con muchas herramientas de diagnóstico Launch, como X431 PAD VII, PRO 5, APEX, V+, IMMO Elite, IMMO Plus, DYNO, PROS V5.0 y PROS ELITE.
Principales ventajas de O2-2 Scope Box
- Permite grabar y reproducir datos de formas de onda de alta resolución para su posterior análisis
- Posibilidad de elegir la velocidad de visualización de las formas de onda para un análisis rápido
- Biblioteca de señales de formas de onda predeterminadas, memoria integrada
- Registro y almacenamiento de las señales probadas para su posterior análisis y resolución de problemas
- Ajuste automático de todas las señales de los gráficos en los 4 canales
- Conexión a tierra independiente de cada canal para minimizar la distorsión de las señales de prueba
- Conectores BNC de alta calidad
- Juego completo de adaptadores para sistemas de encendido, sensores, conectores y otros accesorios
- Múltiples pruebas automotrices que incluyen circuitos, sensores, actuadores, pruebas de encendido y más
- Acceso a 23 modos de mediciones automáticas que se muestran en una pantalla para facilitar el cambio
- Utilice la función de acercar/alejar para revisar detalles precisos
- Configuración personalizable del sistema que se puede guardar como archivos de configuración para su visualización
- Amplía las operaciones matemáticas de formas de onda, como la suma, la resta, la multiplicación y la función FFT para un análisis de formas de onda de alto nivel
Parámetros
| Canales | 4 |
| Ancho de banda | 100 MHz |
| Tiempo de subida | ≤3,5 ns |
| Frecuencia de muestreo máxima | 1 Gbps |
| Resistencia de entrada | 1 MΩ ± 1,5 % |
| Profundidad de almacenamiento | 10 M |
| Número de bits de muestreo | 8 bits |
| Precisión vertical | 3 % |
| Engranaje vertical | 5 mV~10 V |
| Inversor | Compatible |
| Canal acoplado | CC, CA |
| Engranaje de base de tiempo | 1 ns-1 ks |
| Precisión de la base de tiempo | 20 ppm |
| Modo de muestreo | Normal |
| Decodificación CANBus | CAN, LIN |
| Tipo de disparador | Frontera, ancho de pulso |
| Modo de disparo | Normal, automático y secuencia única |
| Acoplamiento de disparo | CC, Rechazo de ruido |
| Matemáticas | Doble ondaFFT |
| Pantalla | YT, Zoom, Rollo |
| Modo de rollo | 200 ms/div - 1000 s/div |
| Configuración automática | Compatible |
| Medición automática | 23 |
| Cursor | Cursor horizontal, cursor vertical |
| Alimentación | Puerto USB, puerto de entrada de CC |
| Método de transmisión de datos | USB |
| Opciones de configuración del vehículo | Circuitos, sensor, actuadores, encendido |
| Temperatura de funcionamiento | 0 ℃ - 50 ℃ |
| Rango de alimentación | USB: 5 V/1 A CC: 12 V/24 V |
| Compatibilidad | Una aplicación puede ser compatible con múltiples resoluciones de tableta |
| Gestos multitáctiles | Admite toque de 2 puntos, la forma de onda se puede ampliar o reducir vertical u horizontalmente |
| Actualización de firmware | Admite actualización en línea |
| Disparador | Se puede utilizar con normalidad durante la espera normal del disparador. |
| Función de demostración | Sí |
| Pantalla dividida | Sí |
| Frecuencia de muestreo | Un solo canal 1 G/s, 2 canales 500 M/s, múltiples canales 250 M/s |
| Tiempo de inicio | aproximadamente 16 s |
| Consumo de energía | aproximadamente 7,5 W |
Contenido del paquete
- Caja del osciloscopio Launch O2-2
- Líneas de prueba HT 30 (4 unidades)
- Línea secundaria de encendido HT25
- Cable con pinza para batería
- Cable USB
- Atenuador HT201 (2 unidades)
- Agujas perforadoras (20 unidades)
- Sondas multímetro (2 pares)
- pinzas cocodrilo (2 pares)
- 4 sondas hembra de colores (5 unidades)
- fusibles de 5 x 20 mm (4 unidades)
- cabeza de tornillo (2 unidades)
- manual de usuario
